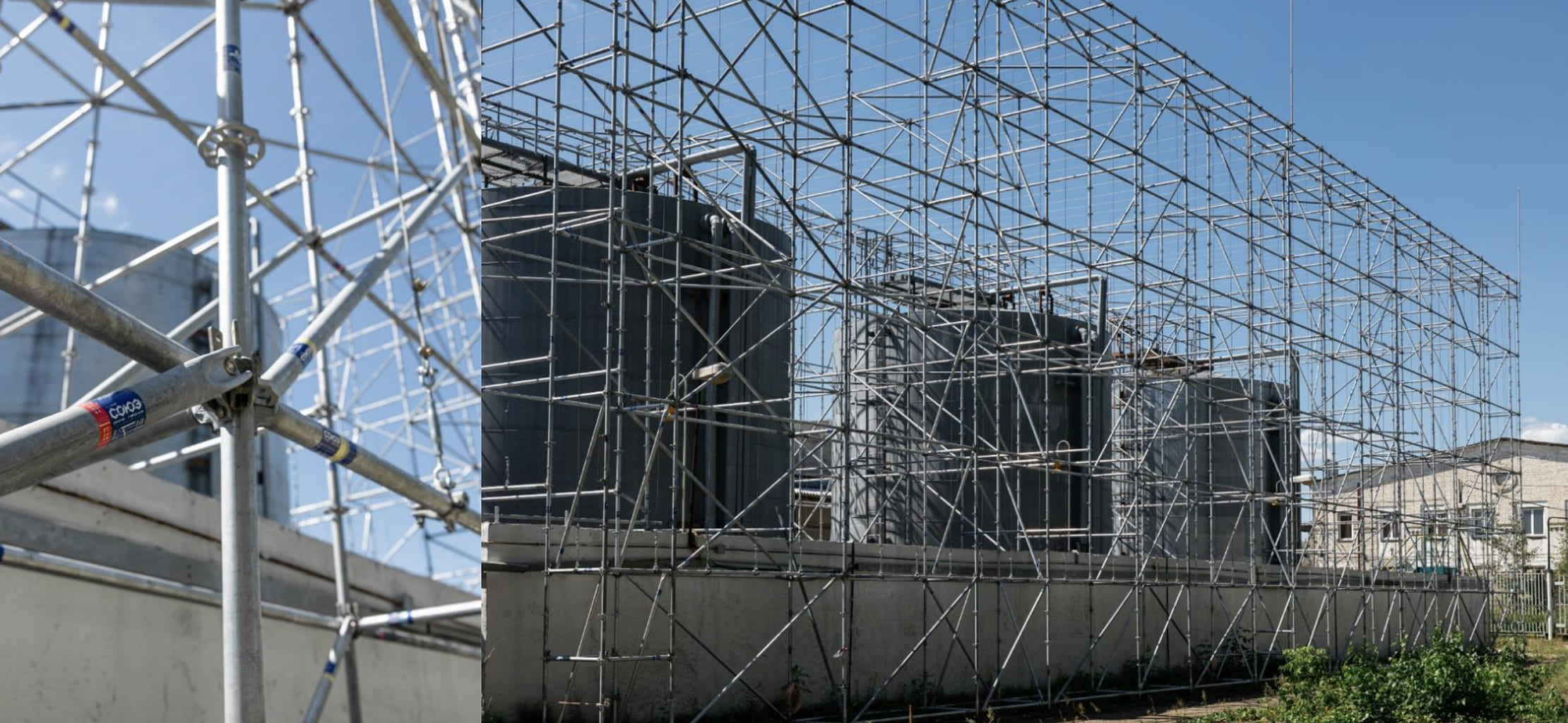

Универсальное решение для временной защиты объектов промышленности и энергетики от ударов БПЛА
Опорные конструкции: на основе клиновых строительных лесов серии SmartScaff или металлоконструкции индивидуального изготовления
Систему тросов для крепления несущего каркаса и защитной сетки, а также для создания дополнительных уровней защиты
Металлическую оцинкованную или полимерную сетку
Устройства молниезащиты
* Размер ячеек сетки определяется в зависимости от требований или технического задания, полученного от Заказчика.

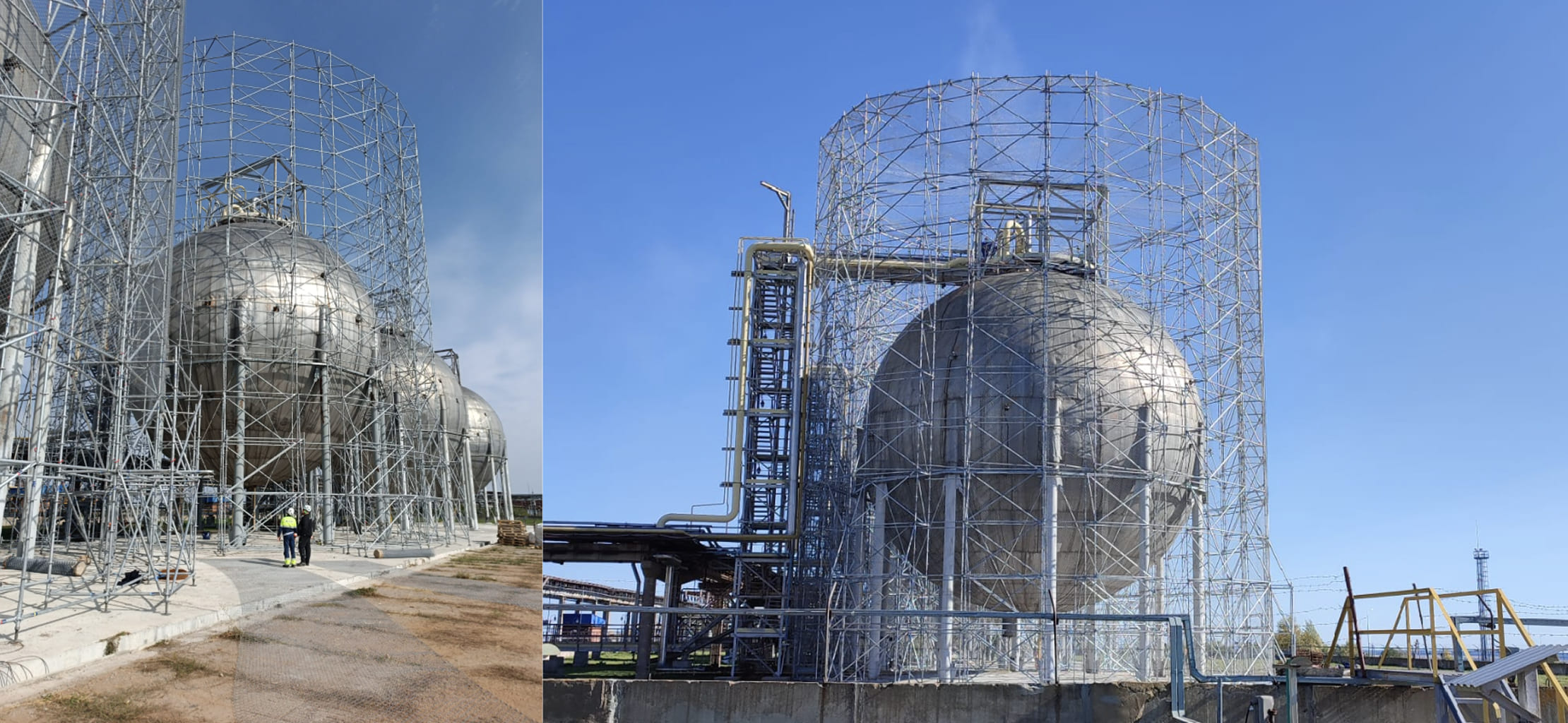

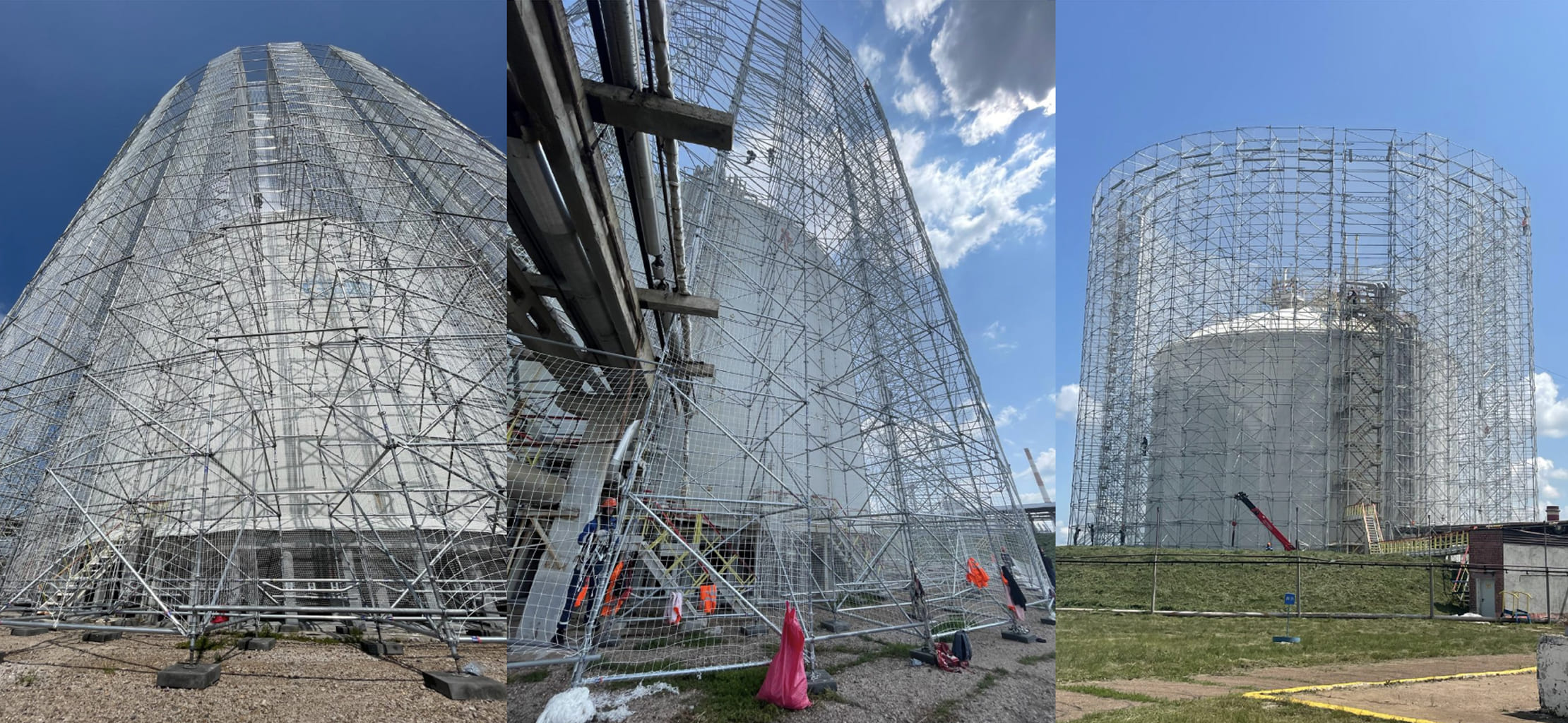

Полная защита со всех сторон
Полная защита со всех сторон: защитная сетка и система тросов формируют вокруг объекта сплошной барьер — защищая и крышу, и стены от любых направлений атаки
Блокирование атак
Комплекс блокирует атаку как контактных угроз (“камикадзе”), так и бесконтактных (сброс боеприпасов)
Легкая и быстрая установка
Конструкция легко и быстро устанавливается, подходит для объектов любых размеров и конфигураций, адаптируется даже к стесненным условиям площадки

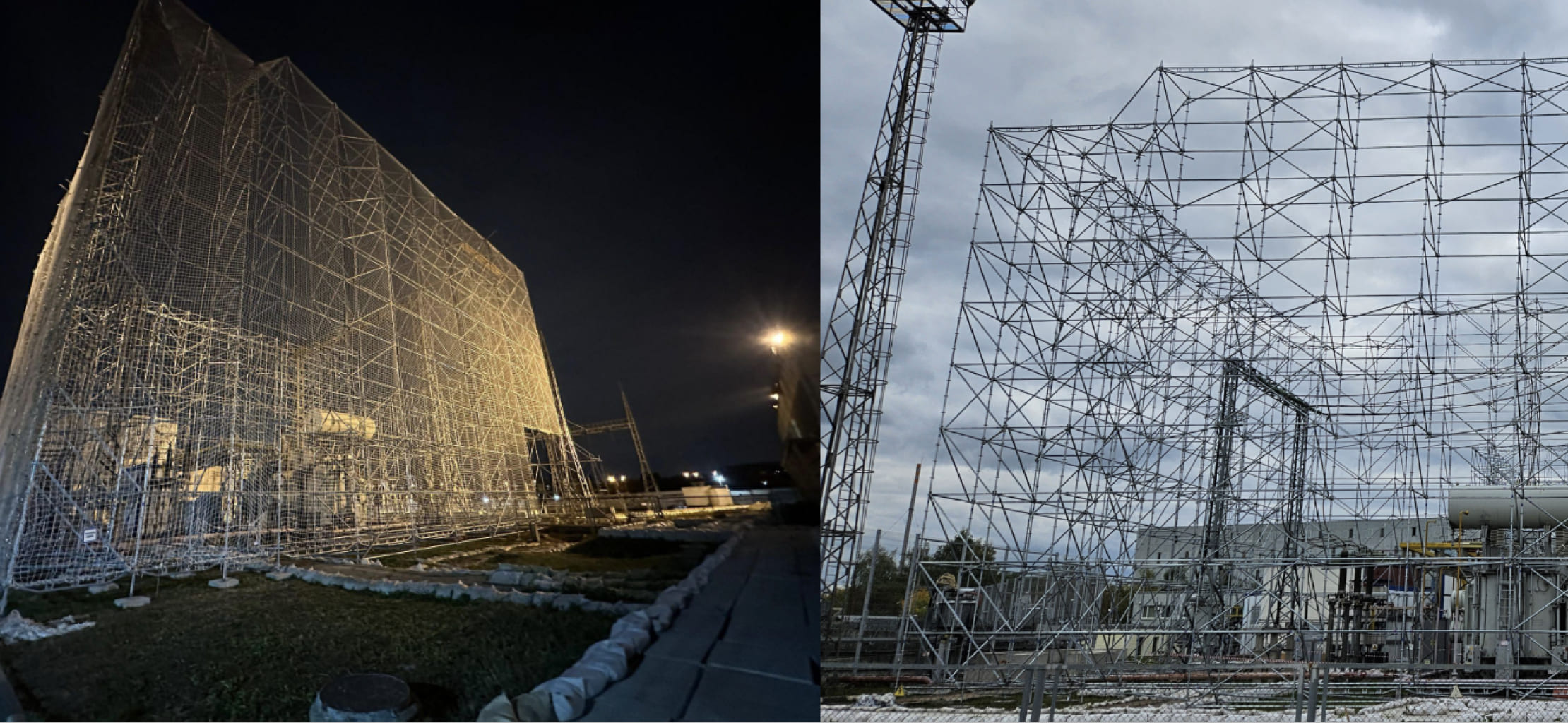

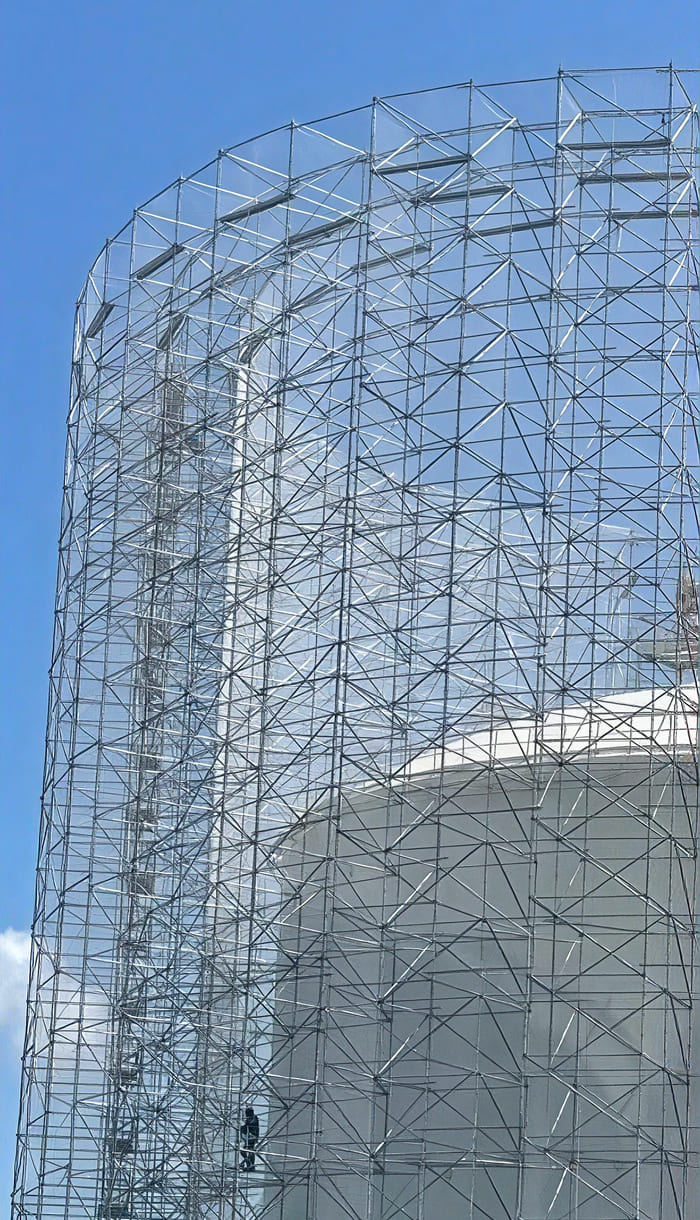

Благодаря основе из строительных лесов SmartScaff, комплекс может быть смонтирован без устройства фундамента и применения специальной строительной техники; подходит для использования в стесненных условиях и объектов любых габаритов, эффективно защищая от атак беспилотников.
Особенности
Учитываются реальные свойства материалов
Снижена металлоёмкость без потери прочности
Проект учитывает климатические и ударные нагрузки
Снег, ветер, гололёд, перепады температур
Проведены натурные испытания
Подтверждающие расчёты несущей способности и защитные функции комплекса, в том числе на взрывную и осколочную нагрузку на полигоне Министерства обороны РФ
Соответствие требованиям
Соответствует требованиям СП 542.1325800.2024
Модульная система
Повреждённые элементы можно заменить без демонтажа всей конструкции
Вариативность
Возможная вариативность решения под индивидуальные задачи, например: без опирания на крышу, без закрепления к стенкам резервуара, с дополнительной защитой сэндвич-панелями, противоосколочными матами и пр.
Стойкость к удару
Система выдерживает попадание БПЛА массой до 100 кг при скорости до 120 км/ч (подтверждено расчетами и натурными испытаниями)

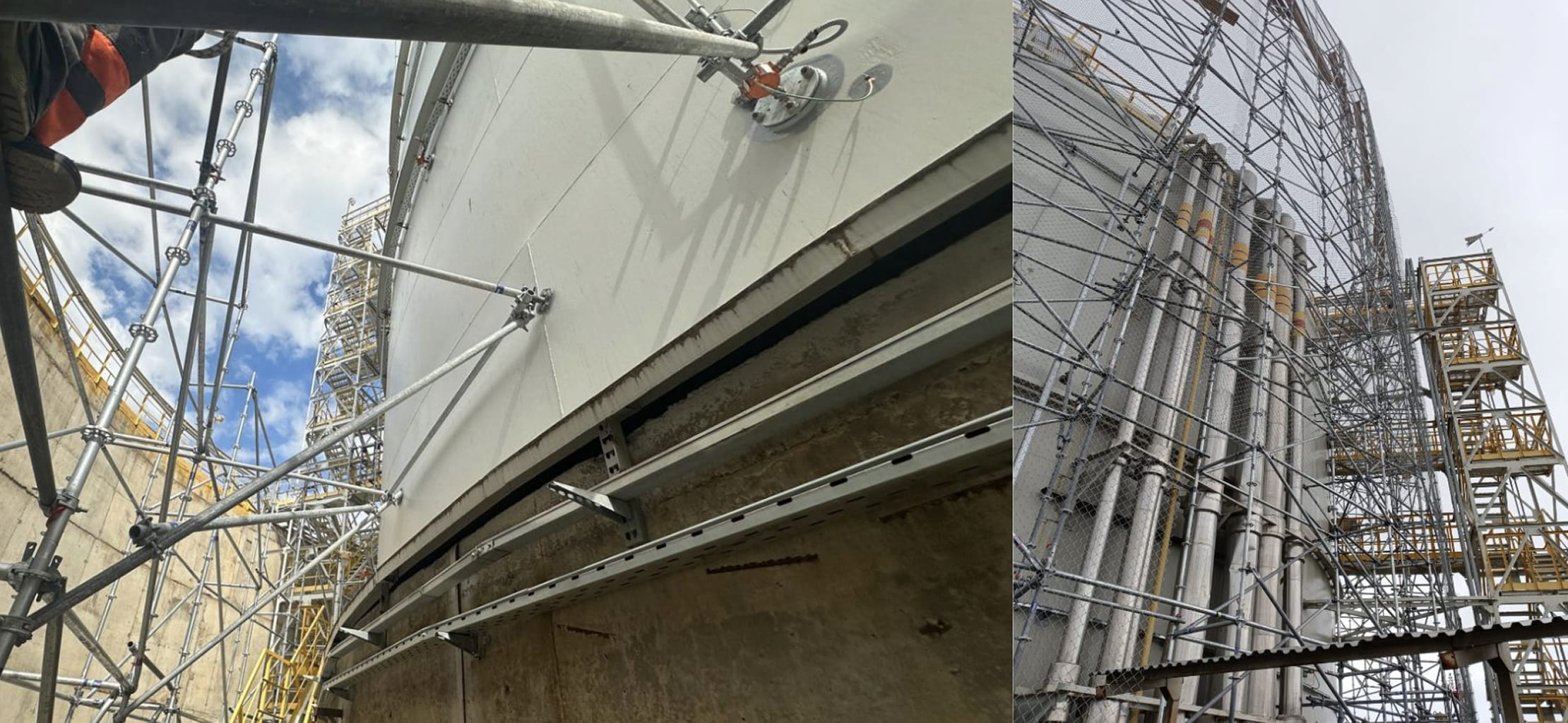

Не требует фундамента и опоры
Система монтируется автономно, не воздействует на защищаемую конструкцию и не требует капитальных работ
Быстрый монтаж в любых условиях
Сборка и установка выполняются в кратчайшие сроки даже на ограниченных и сложных площадках
Защита от многократного удара
Конфигурация системы исключает прогрессирующее обрушение и позволяет выдерживать многократные попадания БПЛА, сохраняя защитные функции
Эффективность конструкции достигается за счет выбора оптимального решения на основе прочностных расчетов.
1
Выбор концепции защиты
Совместно с Заказчиком выбираются основные функциональные особенности защиты и составляется ориентировочный бюджет
2
Согласование технического задания
Совместно с Заказчиком составляется Техническое задание с учетом всех обязательных требований нормативных документов, в том числе СП 542.1325800.2024, а также специфические особенности объекта защиты.
3
Проектирование и прочностной расчет конструкции

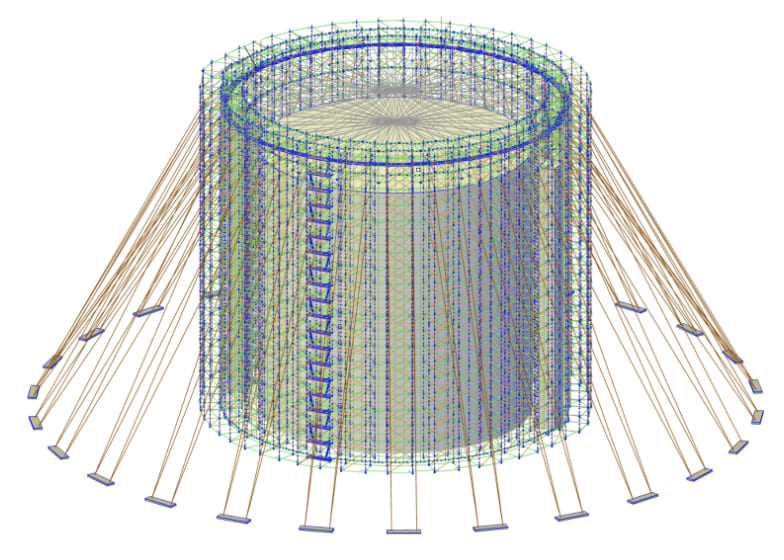

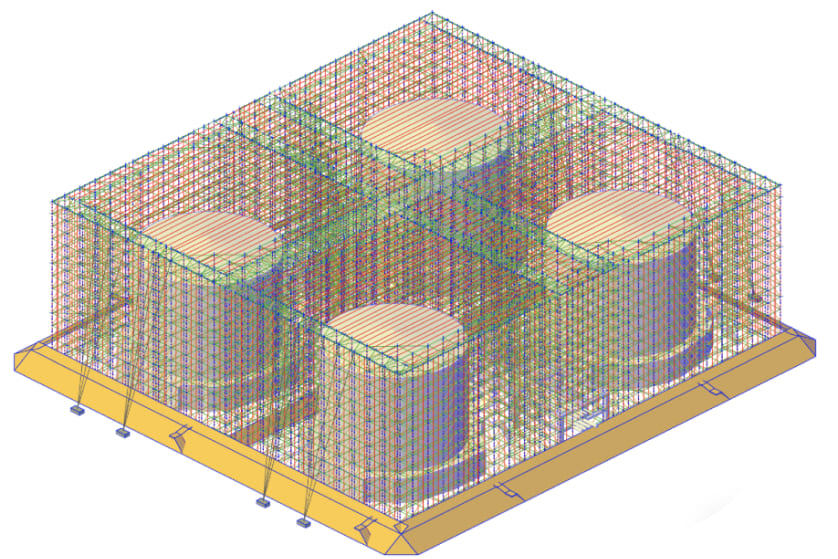

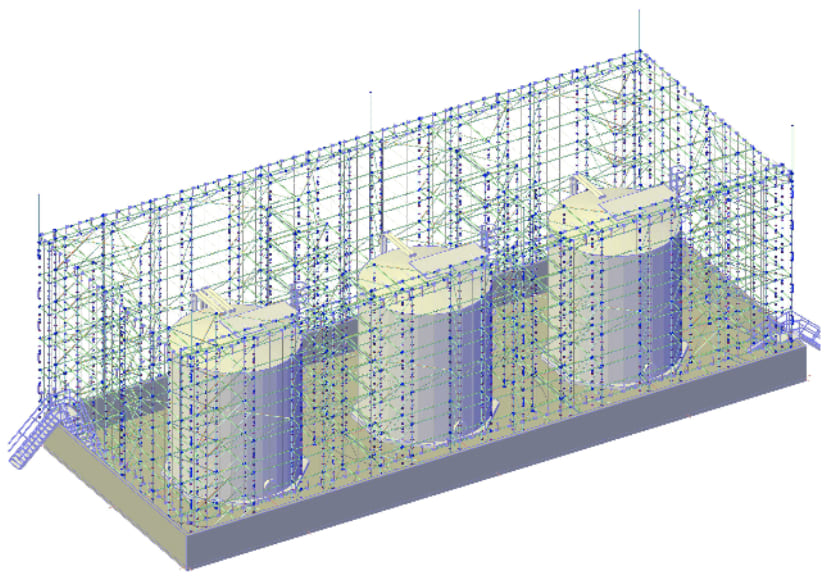

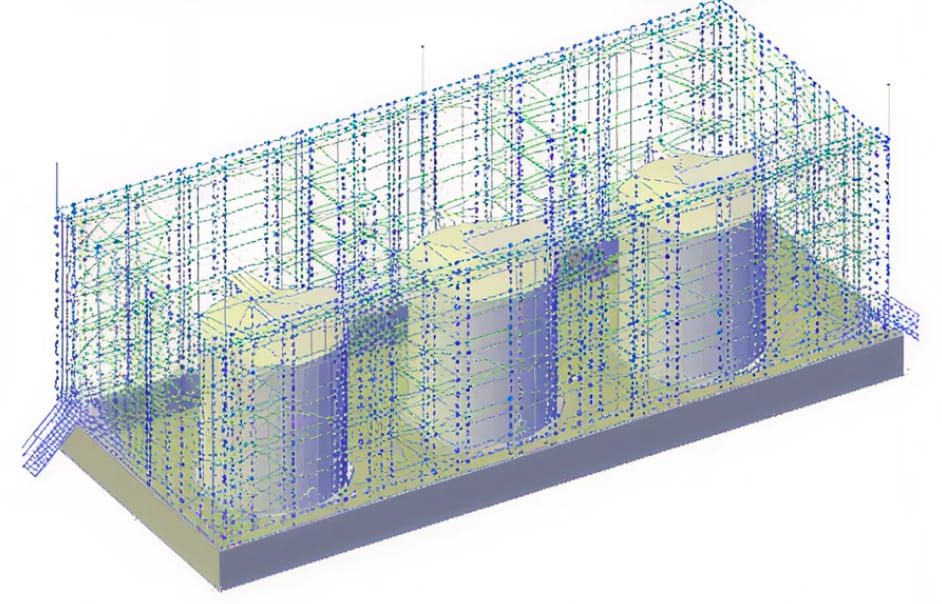

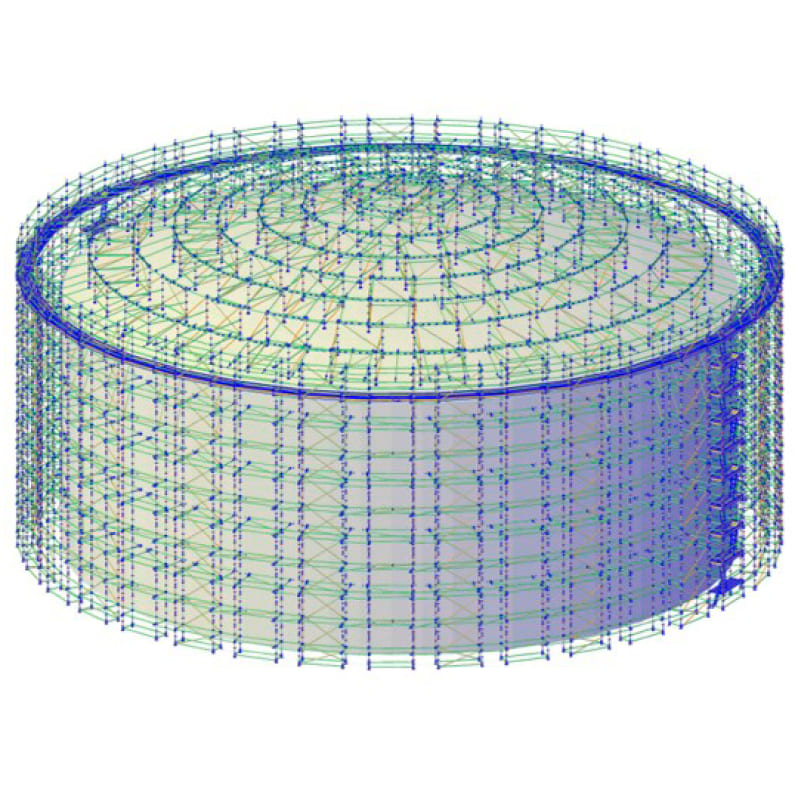

Проектирование выполняется на основе 3D модели защищаемой конструкции для исключения пересечений на строительной площадке.Расчет строительных лесов выполняется в Лира САПР, учитывается нелинейная работа тросов и элементов.
4
Предоставление финального решения
Кроме учета всех требований Технического задания, финальное решение имеет сниженную металлоемкость за счет учета в прочностном расчете реальной работы материалов и конструкций.
5
Размещение заказа в производство
ЗСЛ СОЮЗ — единственный производитель строительных лесов в РФ*.Производство расположено в г. Ижевске, что позволяет полностью контролировать качество элементов.
* Единственный крупный производитель полного цикла
Расчеты защиты от БПЛА на базе строительных лесов выполняются с учетом геометрической нелинейности.
Такой расчет позволяет учесть реальные свойства материалов и использовать их резервы несущей способности, что открывает возможность обоснованного сокращения металлоемкости конструкции.
При расчете учитываются все внешние факторы, такие как: температурные, гололедные, ветровые и снеговые нагрузки, а также особое сочетание при таранном ударе БПЛА.
Для корректного учета ветровой нагрузки на сложные пространственные конструкции мы применяем CFD-моделирование (Computational Fluid Dynamics, вычислительная гидрогазодинамика).

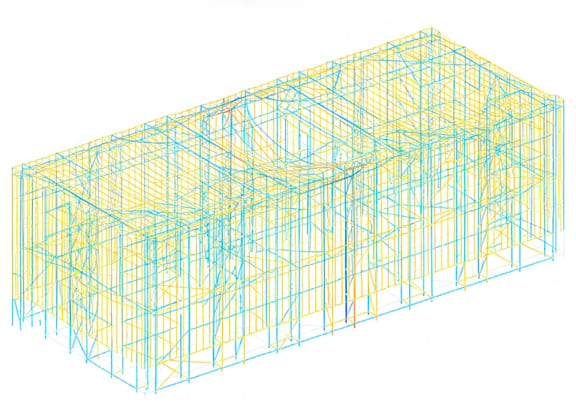

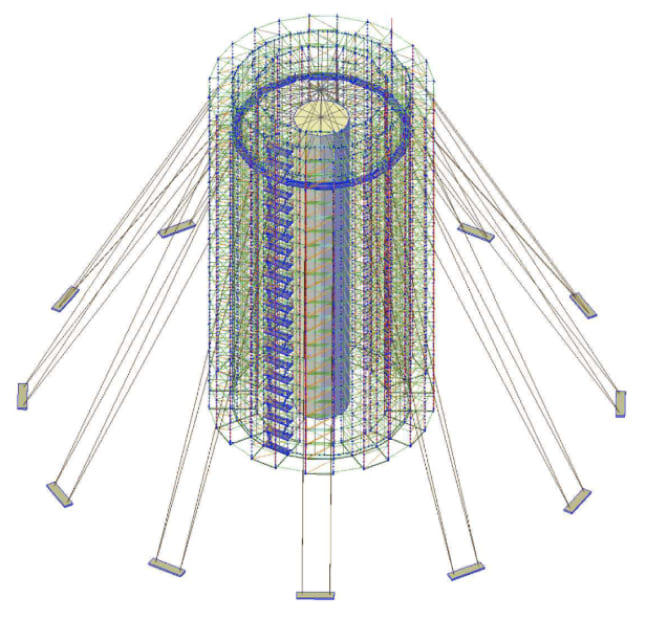

Мозаика вертикальных перемещений элементов
Односторонняя работа тросов, пуш-анкеров и трение в домкратах соответствует реальной работе конструкции

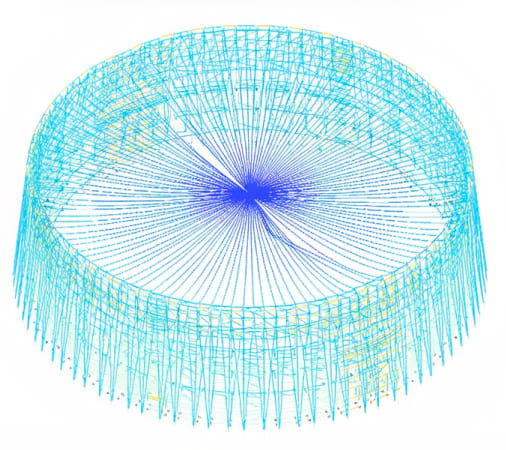

Усилия в несущих элементах защиты
Усилия в тросах и элементах сравниваются с несущей способностью по результатам испытаний и проверок по СП

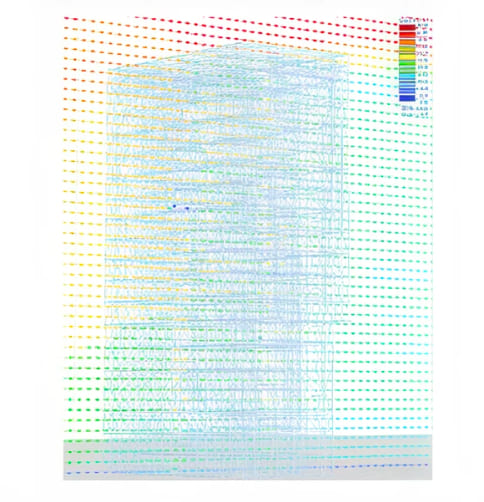

Моделирование ветровых потоков с помощью CFD
Позволяет обоснованно снижать ветровую нагрузку, что существенно для высоких сооружений

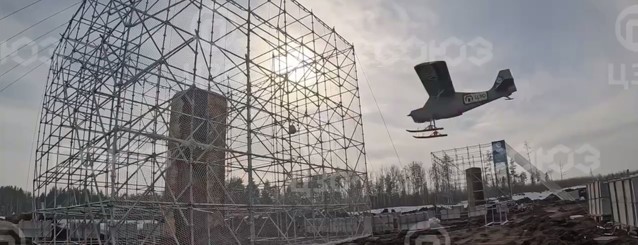

В апреле 2026 года на площадке Министерства обороны РФ были проведены натурные испытания
Имитирующие таранные удары нескольких БПЛА массой 40 кг, летящих со скоростью 150 км/ч с последующей детонацией в момент удара.
1

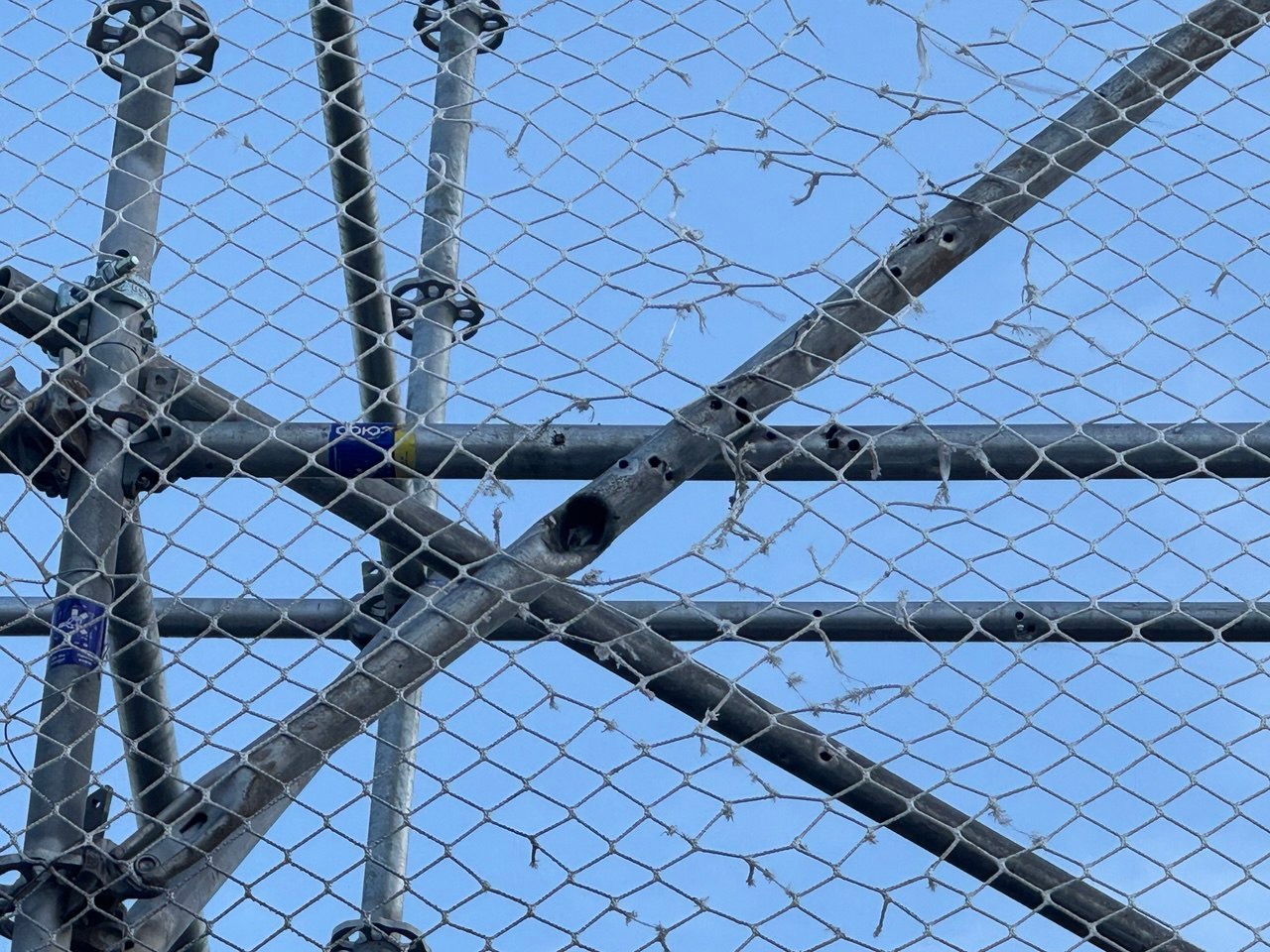

Осколочные повреждения отдельных элементов позволяют оперативное восстановление элементов защитного комплекса
2
В результате испытаний было подтверждено, что конструкция защитного комплекса СОЮЗ обеспечивает реализацию бесконтактного (по отношению к защищаемому объекту) подрыва взрывчатого вещества (ВВ) ограниченной массы, не допуская разрушения сооружения путем блокировки подлёта БПЛА к защищаемому объекту
3
Защитный комплекс СОЮЗ способен противостоять БПЛА легкого типа согласно СП 542.1325800.2024
Типовое решение может быть доработано под индивидуальные условия
* В соответствии с соглашением о неразглашении (NDA), ЗСЛ СОЮЗ не может раскрывать детали проекта или предоставлять информацию о заказчике.
